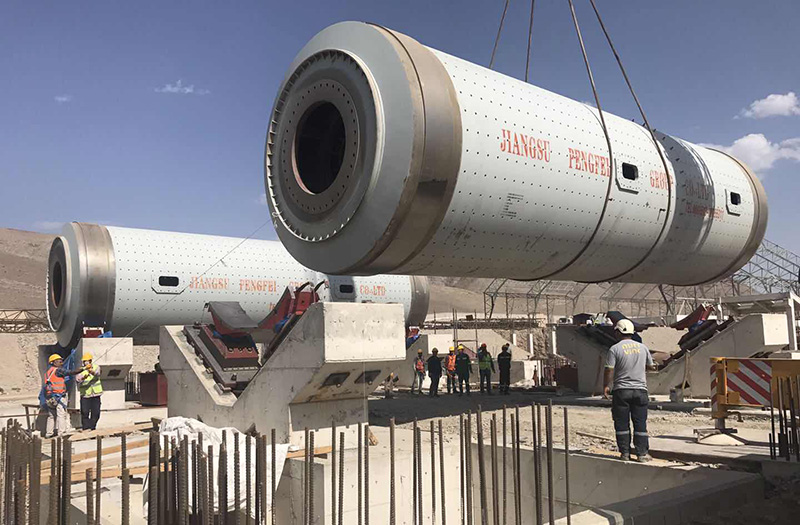

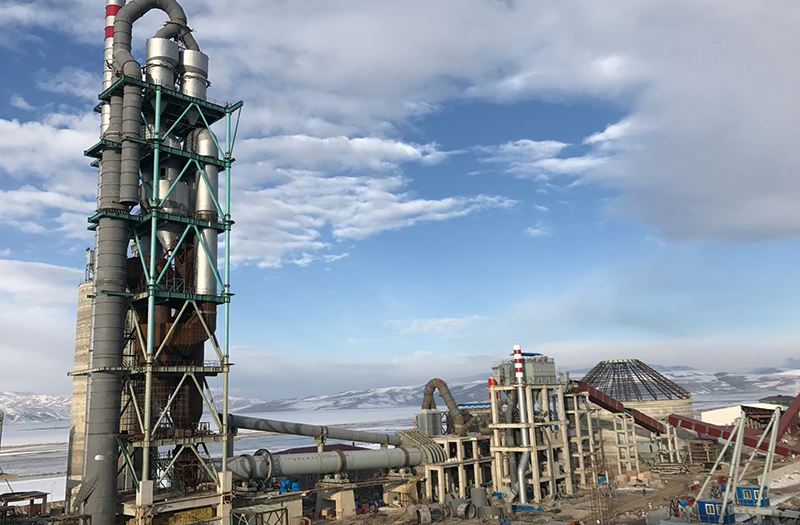

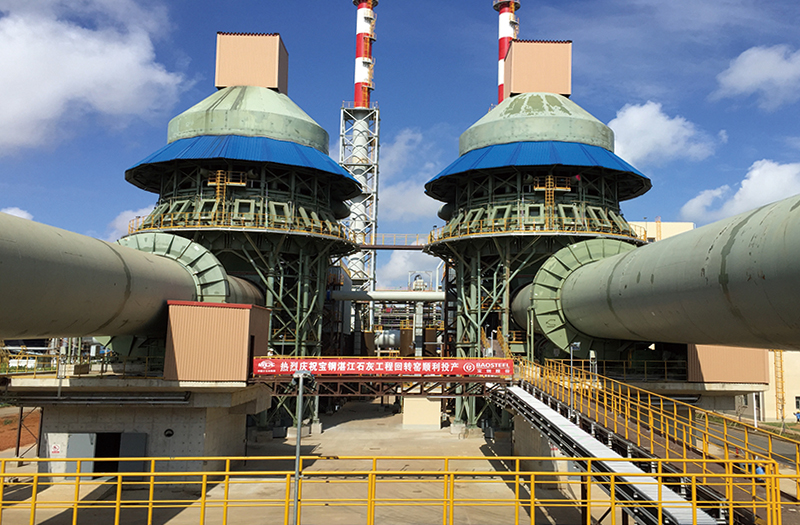

幹法回轉窯

産品概述:回轉窯的結構及工作原理 回轉窯的筒體由鋼闆卷制而成,筒體内鑲砌耐火襯,且與水平成規定的斜度,由三個輪帶支承在各檔支承裝置上,在入料端輪帶附近的跨内筒體上用切向彈簧闆固定一個大齒圈,其下有一個小齒輪與其齧合。正常運轉時,由主傳動電動機經主減速機向該開式齒輪裝置傳遞動力,驅動回轉窯。 物料從窯尾(筒體的高端)進入窯内煅燒。由于筒體的傾斜和緩慢的回轉作用,物料既沿圓周方向翻滾又...

咨詢電話:+86-513-88755311 88755027

回轉窯的結構及工作原理

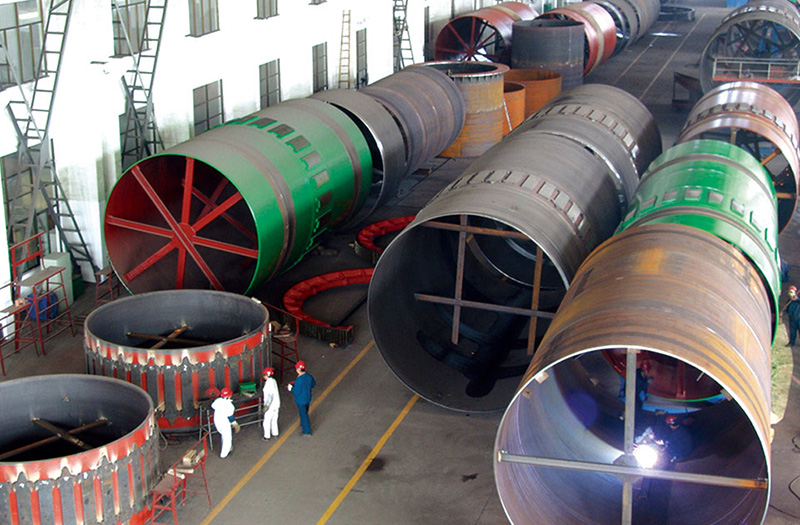

回轉窯的筒體由鋼闆卷制而成,筒體内鑲砌耐火襯,且與水平成規定的斜度,由三個輪帶支承在各檔支承裝置上,在入料端輪帶附近的跨内筒體上用切向彈簧闆固定一個大齒圈,其下有一個小齒輪與其齧合。正常運轉時,由主傳動電動機經主減速機向該開式齒輪裝置傳遞動力,驅動回轉窯。
物料從窯尾(筒體的高端)進入窯内煅燒。由于筒體的傾斜和緩慢的回轉作用,物料既沿圓周方向翻滾又沿軸向(從高端向低端)移動,繼續完成分解和燒成的工藝過程,經過物理和化學變化,最後,生成熟料經窯頭罩進入篦冷機冷卻。
燃料由窯頭噴入窯内,燃燒産生的廢氣與物料進行熱交換後,由窯尾導出。

回轉窯的組成
1、筒體和窯襯
2、輪帶
3、支承裝置
4、傳動裝置
5、窯頭罩
6、燃燒器
7、煙室
8、換熱裝置
9、喂料設備

回轉窯傳動系統日常檢查
1、傳動裝置的檢查
2、輪帶及支承裝置的檢查
3、窯筒體的檢查
4、密封裝置的檢查
技術參數
規格(米) Φ2.8/2.5×44 Φ3×48 Φ3.2×50 Φ3.3×50 Φ3.5×54 Φ4×60 Φ4.3×64 Φ4.8×74 Φ5.0×74 Φ5.6×87 Φ6.0×95
生産能力 (噸/天) 300 600-700 1000 1200 1500-1800 2500 3500 5000 6000 8000 10000
窯體斜度 (%) 3.5 3.5 3.5 4 4 4 4 4 4 4 4
支承數 (個) 3 3 3 3 3 3 3 3 3 3 3
擋輪形式 機械 機械或液壓 液壓 液壓 液壓 液壓 液壓 液壓 液壓 液壓 液壓
窯體轉速 主傳動 (轉/分) 0.445-2.22 0.676-3.38 0.36-3.57 0.36-3.57 0.39-3.9 0.41-4.07 0.4-4.0 0.35-4 0.35-4 Max 4.23 Max 5
輔助傳動(轉/小時) 4.75 9.36 6.5 5.61 7.66 8.2 7.93 8.52 7.58 8.7 9.2
主傳動 電動機 型号 ZSN4-225-21 Z2-101 ZSN4-280-091B ZSN4-280-091B ZSN4-315-092 ZSN4-355-092 ZSN4-355-12 ZSN4-400-092 ZSN4-450-092 ZSN4-450-12 ZNS4-500-092
額定功率(千瓦) 55 100 160 160 220 315 400 630 710 800 950 * 2
調速範圍(轉/分) ~1000 ~1500 1500 1500 1000 1000 100~1000 1500 87.5~1000 100~1000 100~1000
額定電壓(伏) 440 220 440 440 440 440 440 660 660 660 660
減速器 型号 ZS145-1-1 ZS145-1-1 ZSY-450-40-V ZSY450-40 NZS995-28VIBL YNS1110-22.4VBR YNS1400-31.5VIBL JH710C-SW305-40 JH800C-28 JH900C-SW305-25 JS900C-SW305-28
總速比 49-63 50 40 40 28 22.4 31.5 42.226 26.812 23.901 26.646
輔助傳動 電動機 型号 Y122M-4 Y160M-6 Y160M-4B Y160M-4 Y200L1-6 Y180L-4 Y200L-4 Y250M-4 Y250M-4 Y280M-4 Y315M1-4
額定功率(千瓦) 4 7.5 15 11 18.5 22 30 55 55 90 132
調速範圍(轉/分) 1440 970 1460 1460 970 1470 1470 1480 1480 1480 1490
額定電壓(伏) 380 380 380 380 380 380 380 380 380 380 380
減速 型号 ZL35-16 ZL35-7-I ZSY160-31.5-II ZSY355-31.5 ZSY355 YNS440-45 II R YNS497-45ZC JH220C-SW302-28 JS280C-45 ZSY400-35.5-I ZSY450-35.5-I
總速比 40.44 14 31.5 31.5 45 45 45 28 45 35.795 35.795
總重(不包括耐火磚)(噸) 177 207 256.5 281 341 434 550.5 854 894 1201 1580
窯頭罩重量(噸) 20 22 25 27 28 35 36 45 48
